新聞中心
聯(lián)系我們
手 機(jī)：17898826917
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國(guó)順路936號(hào)5幢
注塑成型長(zhǎng)纖維增強(qiáng)塑料LFRT需要注意哪些問(wèn)題？
長(zhǎng)纖維增強(qiáng)熱塑性塑料（LFRT）正在被用于高機(jī)械性能的注塑成型應(yīng)用。雖然LFRT技術(shù)能夠提供良好的強(qiáng)度、剛度和沖擊性能，但這種材料的加工方法對(duì)于確定最后部件能達(dá)到怎樣的性能起著重要的作用。
為了成功地成型LFRT，對(duì)它們一些獨(dú)有的特點(diǎn)進(jìn)行了解十分必要。了解LFRT與常規(guī)增強(qiáng)熱塑性塑料之間的差異推動(dòng)了設(shè)備、設(shè)計(jì)和加工技術(shù)的發(fā)展，以發(fā)揮LFRT的最大價(jià)值和潛力。
LFRT和傳統(tǒng)短切、短玻璃纖維增強(qiáng)復(fù)合物的區(qū)別在于纖維的長(zhǎng)度。在LFRT中，纖維的長(zhǎng)度和粒料的長(zhǎng)度相同。這是由于大多數(shù)LFRT是通過(guò)拉擠成型工藝而不是剪切型配混來(lái)生產(chǎn)的。
在LFRT制造中，玻璃纖維無(wú)捻粗紗的連續(xù)絲束先被拉入一個(gè)模頭中進(jìn)行涂層和浸漬樹(shù)脂，從模頭出來(lái)后，這種連續(xù)的增強(qiáng)塑料條被短切或造粒，通常切至10~12mm的長(zhǎng)度。相比之下，傳統(tǒng)的短玻纖復(fù)合物只包含長(zhǎng)3~4mm的短切纖維，在剪切型擠出機(jī)中其長(zhǎng)度會(huì)進(jìn)一步減少至通常2mm不到。
LFRT粒料中的纖維長(zhǎng)度有助于改進(jìn)LFRT的機(jī)械性能——抗沖擊性或韌性增加，同時(shí)保持剛度。只要纖維在成型過(guò)程中保持長(zhǎng)度，它們就會(huì)形成一個(gè)“內(nèi)部骨架”，提供超高的機(jī)械性能。然而，一個(gè)糟糕的成型過(guò)程會(huì)把長(zhǎng)纖維產(chǎn)品變成短纖維材料。如果纖維的長(zhǎng)度在成型過(guò)程中受到損害，則不可能獲得所需要的性能水平。?
為了在LFRT成型過(guò)程中保持纖維的長(zhǎng)度，有三個(gè)重要方面需要考慮：注塑機(jī)、部件和模具設(shè)計(jì)以及加工條件。
一、設(shè)備注意事項(xiàng)
經(jīng)常被問(wèn)到的一個(gè)有關(guān)LFRT加工的問(wèn)題是：我們是否有可能利用現(xiàn)有的注塑設(shè)備來(lái)成型這些材料。在絕大多數(shù)的情況下，用于成型短纖維復(fù)合物的設(shè)備也可用于成型LFRT。雖然典型的短纖維成型設(shè)備對(duì)于大多數(shù)的LFRT部件和產(chǎn)品是滿(mǎn)足要求的，但對(duì)設(shè)備做一些改造可以更好幫助保持纖維的長(zhǎng)度。
一根具有典型“進(jìn)料—壓縮—計(jì)量”段的通用螺桿非常適用于該過(guò)程，而且通過(guò)降低計(jì)量段的壓縮比可以減少纖維破壞性的剪切。大約為2:1的計(jì)量段壓縮比對(duì)于LFRT產(chǎn)品是最佳的。用特殊金屬合金制造螺桿、機(jī)筒和其他部件沒(méi)有必要，因?yàn)長(zhǎng)FRT的磨損沒(méi)有傳統(tǒng)的短切玻璃纖維增強(qiáng)熱塑性塑料大。
另一件可能從設(shè)計(jì)審查中受益的設(shè)備是噴嘴尖梢。一些熱塑性材料用一種反向錐形噴嘴尖梢加工更容易，它可以在材料注入到模具型腔中時(shí)形成一種高度剪切。然而這種噴嘴尖梢會(huì)顯著降低長(zhǎng)纖維復(fù)合材料的纖維長(zhǎng)度。因此推薦使用一種100%“自由流動(dòng)”設(shè)計(jì)的槽形噴嘴尖梢/閥組件，它使長(zhǎng)纖維容易通過(guò)噴嘴進(jìn)入部件中。
此外，噴嘴和澆口孔的直徑應(yīng)該有5.5mm（0.250in）或以上的寬松尺寸，并且沒(méi)有鋒利的邊緣。重要的是要了解物料如何流過(guò)注塑設(shè)備，并確定剪切會(huì)使纖維破碎的地方。

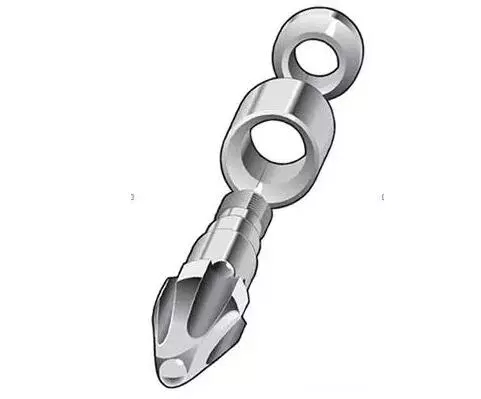

圖：采用“100%自由流動(dòng)”設(shè)計(jì)的三件式螺桿尖梢和環(huán)形閥，可最大限度地減少長(zhǎng)纖維的斷裂
二、部件與模具設(shè)計(jì)
好的部件和模具設(shè)計(jì)對(duì)保持LFRT的纖維長(zhǎng)度也大有裨益。消除部分邊緣（包括肋線(xiàn)、凸臺(tái)和其他特征）周?chē)募饨牵杀苊獬尚筒考胁槐匾膽?yīng)力，并減少纖維磨損。
部件應(yīng)采用壁厚均勻一致的標(biāo)稱(chēng)壁設(shè)計(jì)。壁厚上較大的變化會(huì)導(dǎo)致部件中不一致的填充和不需要的纖維取向。在必須較厚或較薄的地方，要避免壁厚的突然變化，以避免形成可能損壞纖維的高剪切區(qū)域，并成為應(yīng)力集中的源頭。通常試著把澆口開(kāi)在較厚的壁中，并流向薄的部分，使填充末端保持在薄的部分。
通用的好的塑料設(shè)計(jì)原則建議，保持壁厚低于4mm（0.160in）將促進(jìn)良好均勻的流動(dòng)并減少凹陷和空隙的可能性。對(duì)于LFRT復(fù)合物，最佳的壁厚通常為3mm（0.120in）左右，最小的厚度為2mm（0.080in）。壁厚小于2mm時(shí)，材料在進(jìn)入模具后其纖維斷裂的概率增加。
部件只是設(shè)計(jì)中的一個(gè)方面，考慮材料如何進(jìn)入模具也很重要。當(dāng)流道和澆口引導(dǎo)物料進(jìn)入型腔時(shí)，如果沒(méi)有正確的設(shè)計(jì)，大量的纖維破壞會(huì)發(fā)生在這些區(qū)域中。?
當(dāng)設(shè)計(jì)一個(gè)成型LFRT復(fù)合物的模具時(shí)，全圓角的流道是最佳的，它的最小直徑為5.5mm（0.250in）。除了全圓角流道，任何其他形式的流道都會(huì)有尖角，它們?cè)诔尚瓦^(guò)程中會(huì)增加應(yīng)力而破壞玻璃纖維的增強(qiáng)效果。具有開(kāi)放澆道的熱流道系統(tǒng)是可以接受的。?
澆口的最小厚度應(yīng)該有2mm（0.080in）。如果可能的話(huà)，沿著一條不阻礙物料流入型腔的邊緣定位澆口。部件表面的澆口將需要進(jìn)行90°的轉(zhuǎn)動(dòng)，以防止引發(fā)纖維斷裂而降低機(jī)械性能。?
最后，要注意的熔合線(xiàn)的位置，并知道它們?nèi)绾斡绊懖考褂脮r(shí)承受載荷（或應(yīng)力）的區(qū)域。應(yīng)通過(guò)澆口的合理布局將熔合線(xiàn)移至應(yīng)力水平預(yù)計(jì)較低的區(qū)域。?
計(jì)算機(jī)充模分析可以幫助確定這些熔合線(xiàn)將定位的地方。結(jié)構(gòu)有限元分析（FEA）可以用來(lái)對(duì)比高應(yīng)力的位置和在充模分析中確定的匯合線(xiàn)位置。?
應(yīng)該指出的是，這些部件和模具設(shè)計(jì)僅僅是建議。有很多部件的例子，它們具有薄壁、壁厚變化和精致或精細(xì)特征，利用LFRT復(fù)合物實(shí)現(xiàn)了良好的性能。然而，偏離這些建議越遠(yuǎn)，就要花更多的時(shí)間和精力來(lái)確保實(shí)現(xiàn)長(zhǎng)纖維技術(shù)的全部好處。
三、加工條件
加工條件是LFRT成功的關(guān)鍵。只要采用了正確的加工條件，就有可能使用通用注塑機(jī)和正確設(shè)計(jì)的模具制備好的LFRT部件。換句話(huà)說(shuō)，即使有適當(dāng)?shù)脑O(shè)備和模具設(shè)計(jì)，如果采用較差的加工條件，纖維長(zhǎng)度也可能會(huì)受損。這就需要了解纖維在成型過(guò)程時(shí)將會(huì)遇到的情況，并且確定會(huì)引起纖維過(guò)度剪切的區(qū)域。
首先，要監(jiān)控背壓。高背壓引入對(duì)物料產(chǎn)生的巨大剪切力，將會(huì)降低纖維長(zhǎng)度。考慮從零背壓開(kāi)始并且僅使它增加至使螺桿在喂料過(guò)程中均勻退回，采用1.5~2.5bar（20~50psi）的背壓通常足以獲得一致的喂料。?
高的螺桿轉(zhuǎn)速也有不利的影響。螺桿旋轉(zhuǎn)越快，固體和未熔材料就越可能進(jìn)入螺桿壓縮段造成纖維損傷。類(lèi)似于針對(duì)背壓的建議，應(yīng)盡量保持轉(zhuǎn)速在穩(wěn)定填充螺桿所要求的最低水平。在成型LFRT復(fù)合物時(shí)，30~70r/min的螺桿速度是常見(jiàn)的。?
在注射成型過(guò)程中，熔融通過(guò)兩個(gè)共同作用的因素發(fā)生：剪切和熱。因?yàn)槟康氖窃贚FRT中通過(guò)減少剪切來(lái)保護(hù)纖維的長(zhǎng)度，因此將需要更多的熱量。根據(jù)樹(shù)脂體系，加工LFRT復(fù)合物的溫度通常會(huì)比常規(guī)的成型復(fù)合物高10~30℃。
然而，在簡(jiǎn)單地全面提高機(jī)筒溫度之前，要注意機(jī)筒溫度分布的反置。通常情況下，當(dāng)物料從料斗移動(dòng)到噴嘴時(shí)，機(jī)筒溫度上升；但對(duì)于LFRT，推薦在料斗處的溫度更高。反置溫度分布會(huì)使LFRT粒料在進(jìn)入高剪切螺桿壓縮段之前軟化和熔化，從而有利于纖維長(zhǎng)度的保持。?
有關(guān)加工的最后一項(xiàng)注意涉及回用料的利用。研磨成型部件或水口通常會(huì)導(dǎo)致更低的纖維長(zhǎng)度，因此，回用料的添加會(huì)影響整體的纖維長(zhǎng)度。為了不明顯降低力學(xué)性能，建議回用料的最大用量是5%。更高的回用料用量會(huì)對(duì)沖擊強(qiáng)度等力學(xué)性能產(chǎn)生負(fù)面影響。
